Liste des pièces détachées principales:
1. Source laser - Raycus (MAX, JPT, IPG en option)
2Tête de découpe laser - Raytools (Precitec et mise au point automatique en option)
3- Un refroidisseur.
4. Servo-entraînement - LEAD-MOTION (Allemagne)
5. réducteur - NIDEC-SHIMPO (Japon)
6. Rack - LEAN (Allemagne)
7. Guide - HIWIN (Taïwan)
8Système - Cypcut
 |

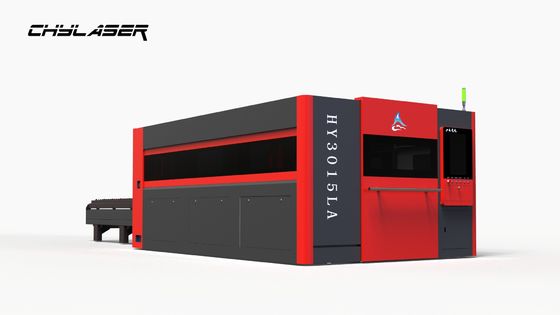

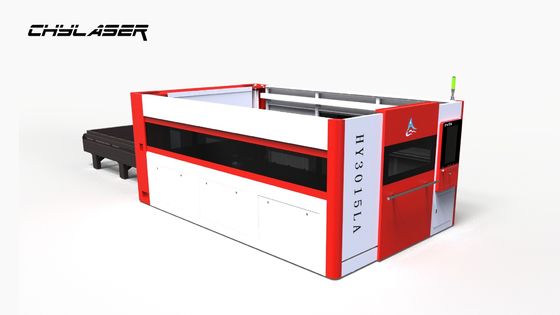

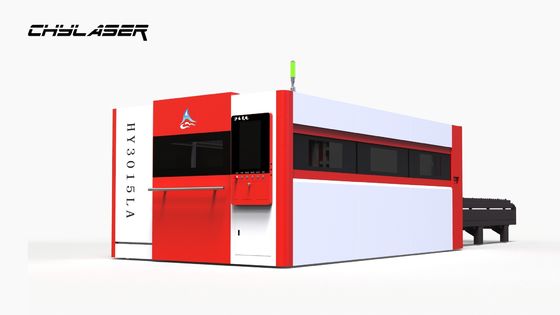

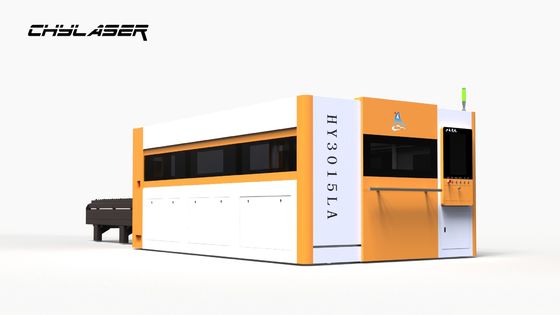

Machine de découpe laser à fibre pour écran de téléphone cellulaire
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | Chylaser |
| Certification: | ce, ISO, Sgs |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $24,000.00/sets 1-4 sets |
| Détails d'emballage: | Emballage standard à l'exportation |
| Conditions de paiement: | T/T, L/C, espèces |
| Capacité d'approvisionnement: | 30 ensembles/ensembles par Mois |
|
Détail Infomation |
|||
| Application du projet: | Coupe au laser | Matériau applicable: | Métal |
|---|---|---|---|
| Condition: | Nouveau | Type de laser: | Laser à fibres |
| Zone de coupe: | 3000*1500 mm | Vitesse de coupe: | 1000-26000mm/min |
| Format graphique pris en charge: | AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP | Épaisseur de coupe: | 1 à 30 mm |
| Cnc ou non: | - Oui, oui. | Mode de refroidissement: | Refroidissement par eau |
| Logiciel de commande: | Cypcut | Marque de la source laser: | IPG/MAX |
| Marque de la tête laser: | Chylaser | Marque de moteur de servo: | - Je vous en prie. |
| Marque de rail de guidage: | HIWIN | Marque du système de contrôle: | Cypcut |
| Poids (kg): | 7000 KILOGRAMMES | Points clés de vente: | D'une précision élevée |
| Garantie: | 3 ans | Industrie concernée: | Magasins de matériaux de construction, Usine de fabrication, Ateliers de réparation de machines, Ven |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 3 ans | Composants de base: | Laser |
| Service après-vente fourni: | Appui en ligne, installation de champ, commissionnant et s'exerçant, support technique visuel | Service après garantie: | Assistance technique par vidéo, Assistance en ligne, Pièces détachées, Maintenance et réparation sur |
| Localisation du service local: | Canada, États-Unis, France, Allemagne, Vietnam, Thaïlande, Malaisie | Emplacement de la salle d'exposition: | Aucune |
| Type de commercialisation: | Nouveau produit 2021 | Port: | Lianyungang |
Description de produit
Machine de découpe laser à fibre
Machines à souder au laser
Machine de découpe et de gravure de CO2
Machine de nettoyage au laser
Machine de marquage au laser
Machine de découpe laser de tuyaux
Caractéristiques en un coup d'œil

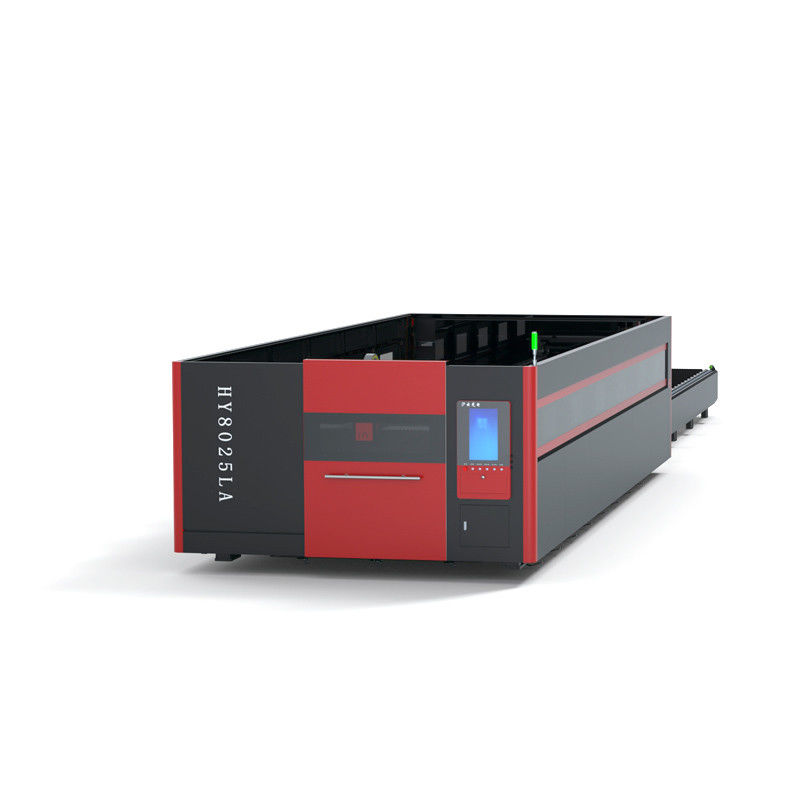

Machine de découpe laser CNC à fibre
Les spécifications du produit
Composants | Spécification | Quantité | Le fournisseur | |
# 1 | Générateur laser | Les capacités sont calculées en fonction de l'énergie utilisée. | 1 pièces | Raycus, IPG et MAX |
# 2 | Tête de découpe au laser | mise au point manuelle | 1 pièces | Outils de rayonnage |
# 3 | Système CNC | système de coupe spécial CYPCUT, système de réglage de hauteur BCS100, L'ordinateur personnel industriel (IPC) | 1 série | Cypcut |
# 4 | Système CNC | corps de la machine-outil, poutre, tôle, plateforme d'échange | 1 série | Chylaser |
# 5 | Système de transmission | réducteur et support de vitesses | 3 séries | Moteur réducteur & Lean |
rail de guidage | 4 séries | Je vous en prie. | ||
# 6 | Système de servo | conducteur et moteur | 4 séries | Le fleuve Fuji |
# 7 | Système de refroidissement | Les capacités sont calculées en fonction de l'énergie utilisée. | 1 pièces | Je suis Hanli. |
# 8 | Dispositif de lubrification | pompe de lubrification électrique | 1 série | Duanrun |
# 9 | Ventilateur proportionnel, soupape électromagnétique, soupape de freinageComposants du circuit gazier | une soupape proportionnelle, une soupape magnétique, une soupape de freinage | 1 série | Le SMC, le AirTAC |
# 10 | Composants de circuits électriques | contacteur, disjoncteur, relais électrique | 1 série | CHNT, Schneider |
Dimension et poids | Le poids | > 7 000 kg |
Charge maximale | 1 500 kg | |
Dimension | 11000 2800 2200 mm | |
Surface couverte | 31m2 | |
Paramètre de puissance | Type de puissance | Phases 3+1 |
Voltage de puissance et fréquence | 380 V à 50 Hz | |
Consommation totale d'énergie installée | 15 kW | |
Grade de protection de l'alimentation électrique | Résistance à la corrosion | |
Format de traitement | Longueur et largeur | 3 000 mm ∼ 1500 mm |
Voyage par axe X | 1520 mm | |
Voyage par axe Y | 3020 mm | |
Voyage par axe Z | 220 mm | |
Précision | Axe X/Y | ± 0,05 mm/m |
Position répétitive de l'axe X/Y | ± 0,03 mm/m | |
Accélération maximale | 0.8G | |
Paramètre de coupe | Épaisseur de coupe | Immunité - 60 mm |
transmission | Échafaudage à entraînement |
